中央空調安裝施工標準



1. 現場放線：現場放線時根據設計草圖進行現場設備(外機、內機、溫控器、分歧管等)定位,并確定信號線及冷媒管道的走向及確定內機的出回風及檢修口,并在圖紙上標注；



2. 協調裝潢公司：施工前協調裝潢公司配合工作；



3. 空調的內機、外機電源由裝潢公司布置到指定位置；



4. 空調外機基礎由裝潢公司按時制作到位；



5. 空調的檢修口由裝潢公司根據我司圖紙負責制作并封堵裝飾到位；

6. 空調的出風口、回風口由裝潢公司根據我司圖紙負責預留到位；



7. 控制器要用86電盒由裝潢公司安裝到指定位置；



8. 內外機安裝：吊裝內機為雙騾母固定,防止內機松動下落,并加墊片；



9. 吊裝內機的吊桿長度原則上不大于1.5m,如有則用角鐵固定牢靠,防止內機搖擺；



10. 內機上方空間不大于20cm,如超過標準則必須制作回風管；



11. 內機電腦板下方必須留有檢修口,檢修口尺寸不小于300mm×300mm；



12. 內機吊裝盡量做到牢固、水平,端正,水平方向稍有傾斜傾向排水口,禁止內機出風口正對(床上、沙發等)人員吹風。





基礎安裝流程

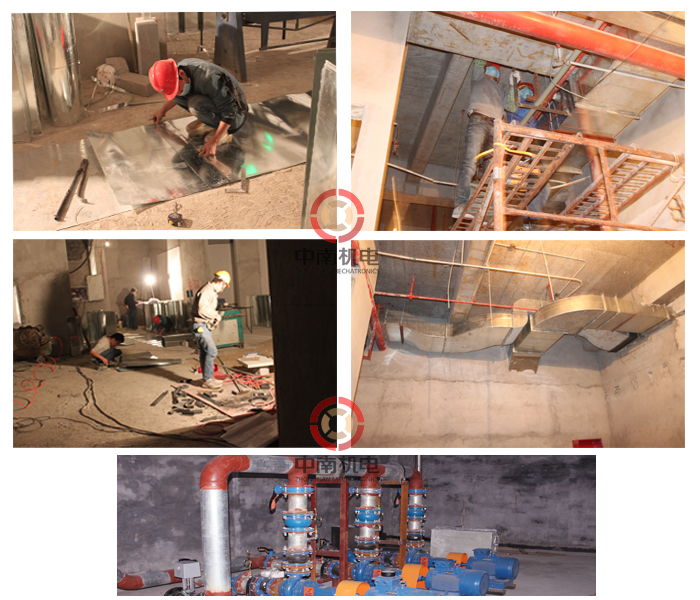

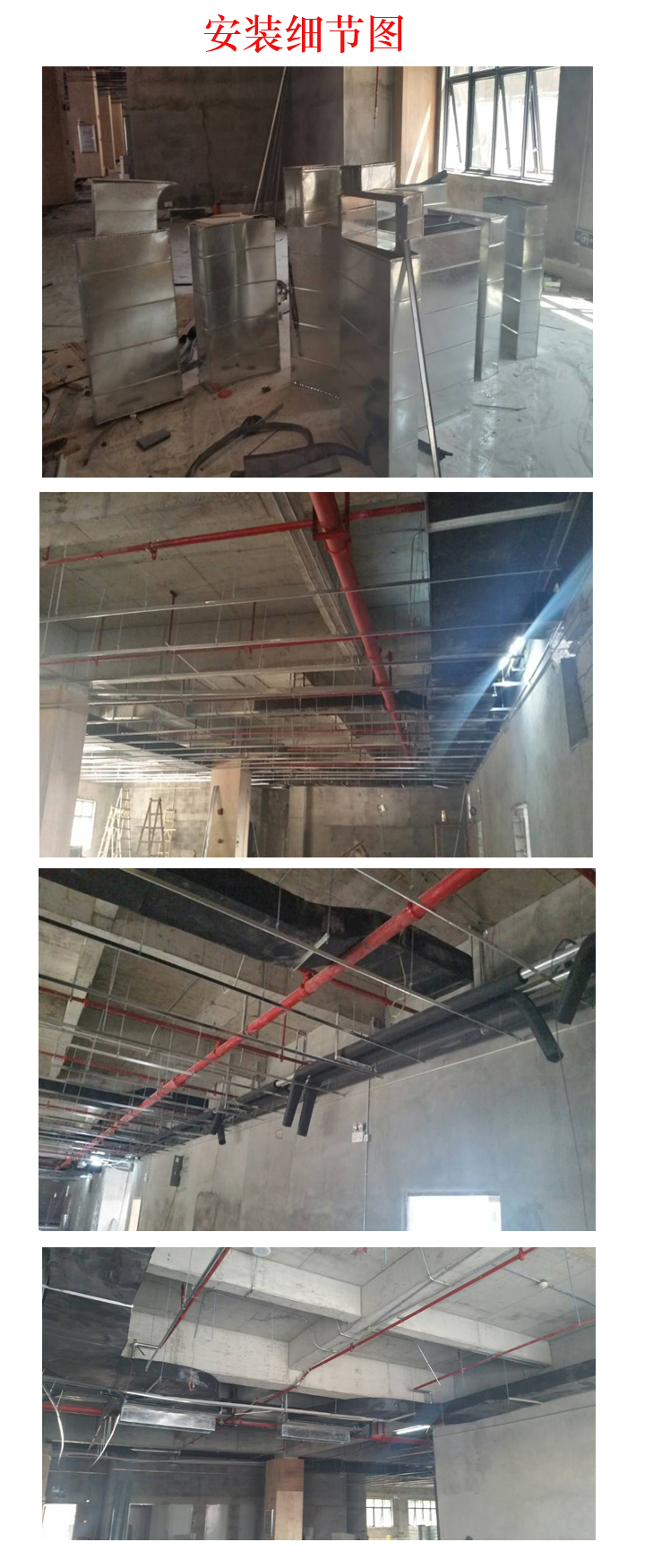

 現場安裝圖：
